Автоматическая установка внесения добавок в технологический процесс

Автоматическая установка внесения добавок в технологический процесс обеспечивает дозирование жидких добавок с кинематической вязкостью не более 5 сСт, а так же откачку продукта из подающих каналов и работу в режиме промывки системы. Диапазон дозирования от 1 мл до 9999 мл (зависит от типа установленной головки и диаметра трубки). Время дозирования определяется скоростью вращения вала перистальтического дозатора (1 – 600 об/мин). Погрешность дозирования составляет 2%.

Состав дозатора добавок:
— перистальтический дозатор, с возможностью установки размера дозы и скорости подачи продукта в реакторы,

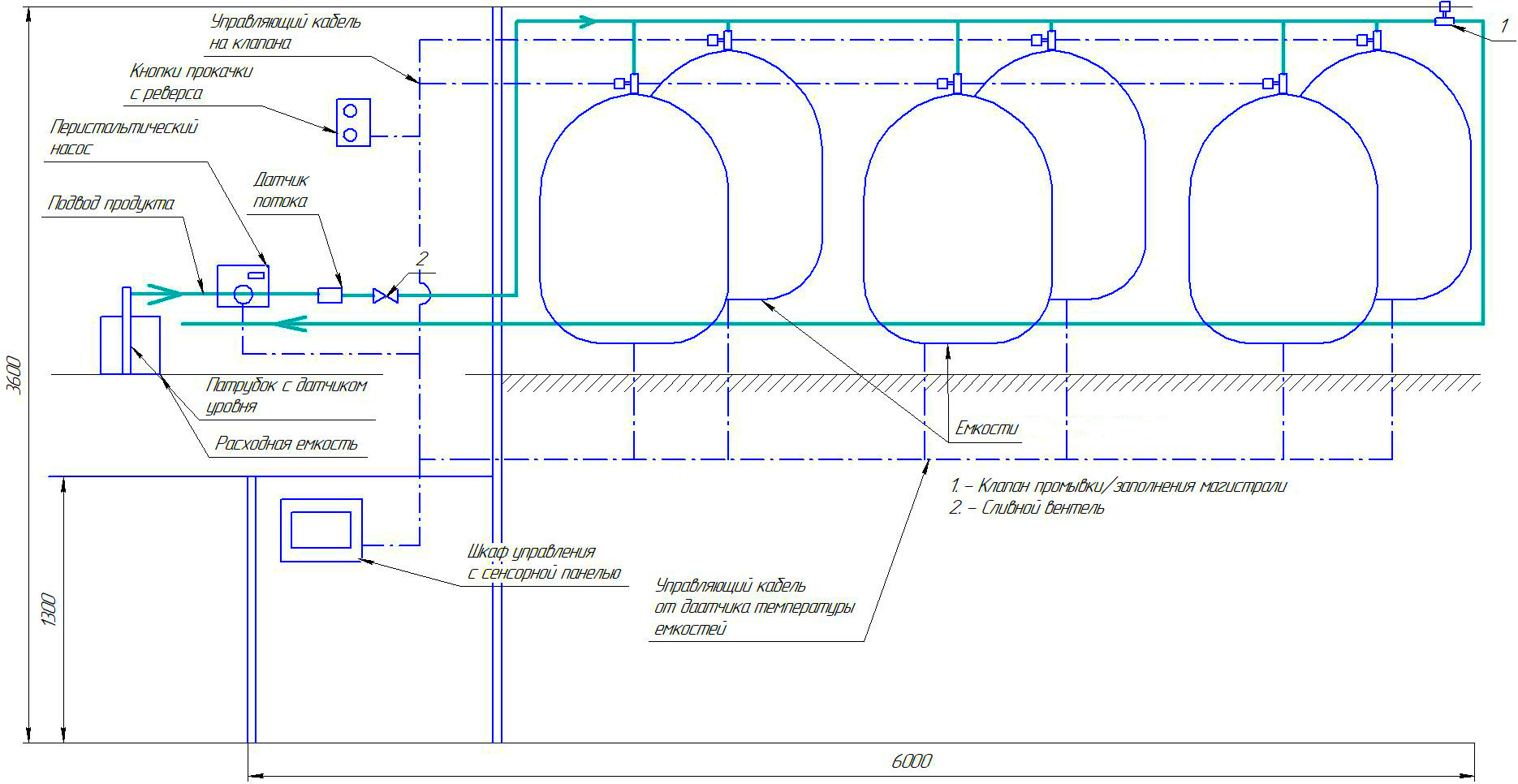

— пневматические клапаны (см. схему),

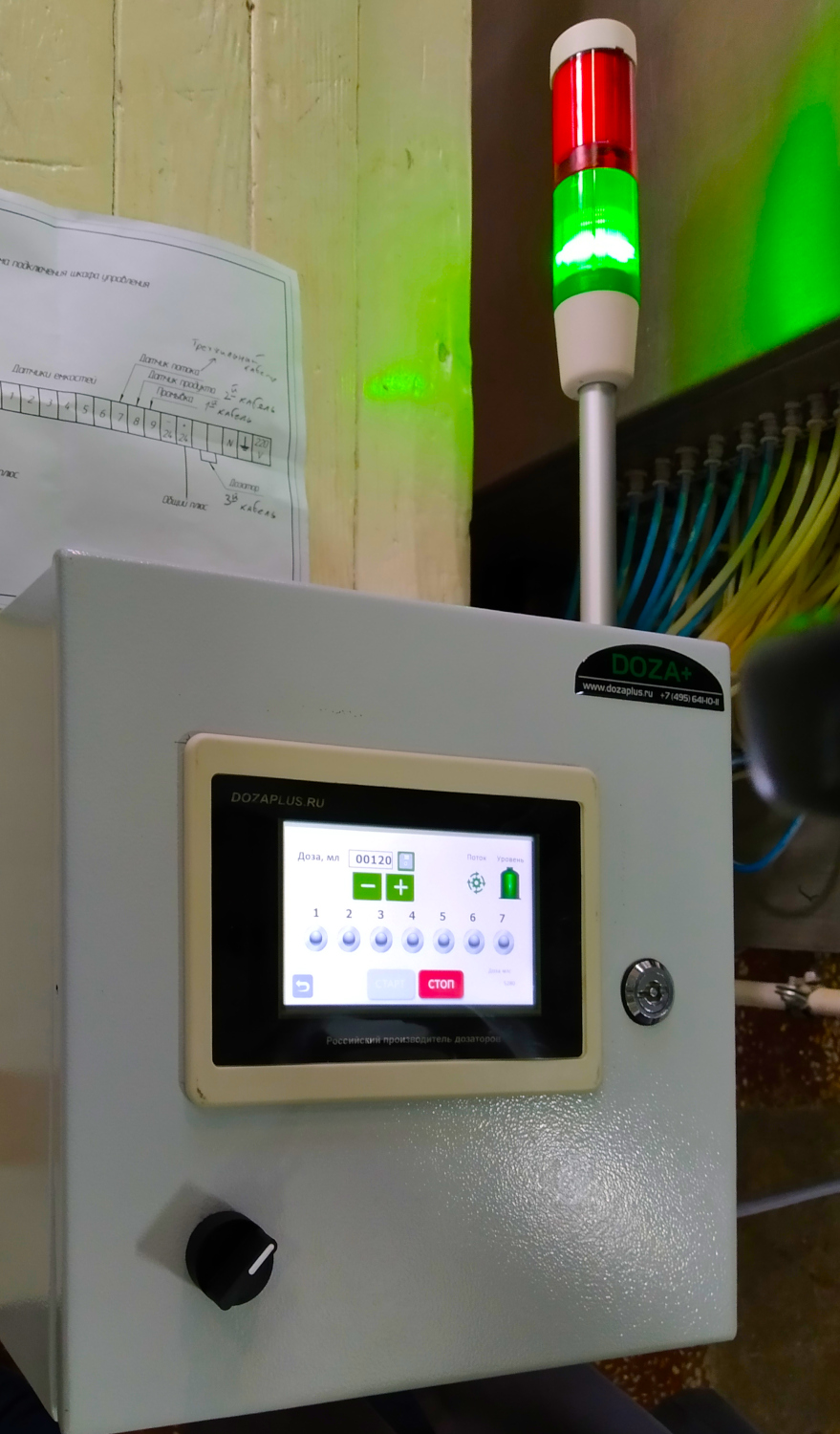

— шкаф с сенсорной панелью управления,
— датчик нижнего уровня добавок в расходной емкости с индикацией на панели управления,
— датчик потока.

Шкаф управления обеспечивает выполнение следующих функций:
— выбор требуемого канала для дозирования по внешнему сигналу,
— старт процесса дозирования по внешнему сигналу (например, температурному датчику),
— индикацию ошибки при отсутствии потока,
— установка требуемой дозы в граммах,
— индикация ошибки при достижении нижнего уровня дозируемого продукта в расходной емкости,
— режим наладки и калибровки размера дозы.

Описание процесса работы дозатора добавок в технологические реакторы.
Перед началом работы оператор нажимает кнопку промывка/заполнение, при этом открываются промывочные клапана, и система заполняется продуктом. Далее оператор устанавливает согласно рецептуре размер требуемой дозы продукта на панели управления. По получении контроллером дозатора заданного сигнала (например, от температурного датчика), установленного в реакторной установке, открывается соответствующий клапан и начинается процесс дозирования. При этом на панели оператора горит контрольный индикатор, сигнализирующий о том, что продукт дозируется (вносится добавка) и дозирующий клапан открыт. Если в процессе работы системы дозирования заканчивается дозируемый продукт, то на панели оператора появляется соответствующее уведомление.
