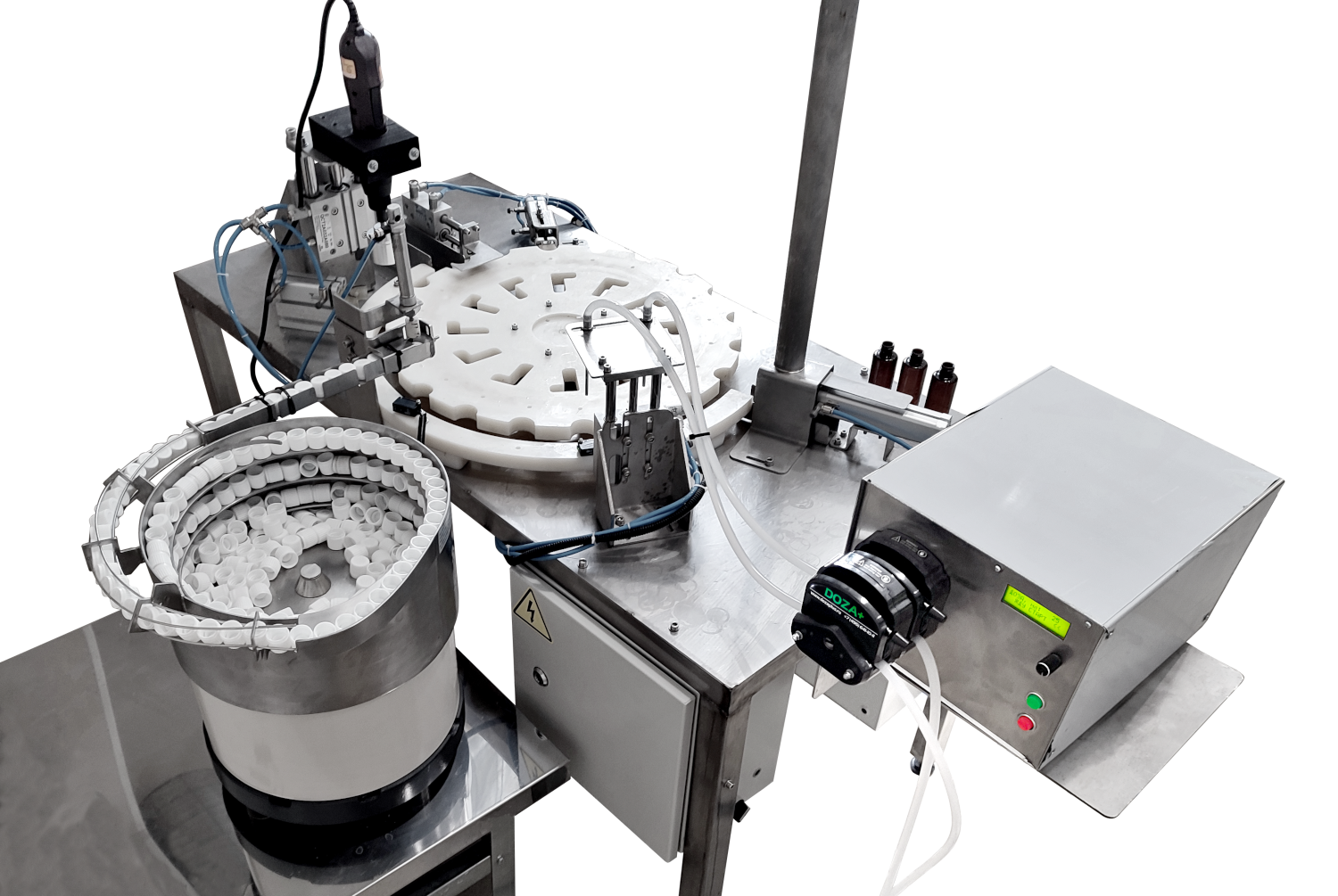

Автоматическая линия розлива и укупорки ПЭТ пузырьков АЛ-4 предназначена для дозирования удобрений, средств от комаров, прикормок для растений, инсектицидов, фунгицидов, гербицидов, прилипателей и растекателей.
Линия розлива производит автоматическое наполнение, позиционирование пробки и укупорку стеклянных и пластиковых флаконов различных форм и размеров. Модульность линии позволяет перестраивать линию под различные размеры пузырьков в небольших диапазонах. Конструкция линии розлива обеспечивает доступность осмотра, ремонта и санитарной обработки. Фасовка продукта происходит в автоматическом режиме (подача пустых флаконов производится вручную, наполнение, подача пробки и укупоривание флаконов — автоматически). Наполненные флаконы снимаются с позиционера с помощью пневмопривода и поступают на конвейер этикетировочной машины без участия оператора. Конструктивные элементы линии, соприкасающиеся с продуктом, выполнены из нержавеющей стали и силикона.

Технические характеристики:
Напряжение питания установки – 220В.
Внешняя подача воздуха: давление 7 атмосфер, расход 20 литров/минуту.
Габариты установки линии: длина 1700 мм, ширина 1300 мм, высота 1400 мм.
Производительность: 1500 — 2000 флаконов в час, в зависимости от вязкости продукта.
Точность дозирования: 1% от установленной дозы.

Состав линии:

1. Узел подачи тары и накопления тары.
Состоит из бункера накопителя на 7-10 флаконов и пневматического установщика тары, капролонового позиционера и лотка для выгрузки укупоренных флаконов. Установка пустых флаконов на линию производится вручную.

2. Узел наполнения.
Состоит из двухканального перистальтического дозатора и регулируемых патрубков наполнения тары с автоматическим их опусканием на дно флакона для исключения вспенивания. Подача продукта из расходной емкости к узлу наполнения производится по двум силиконовыми шлангами, за счет самовсасывающего эффекта работы перистальтического дозатора.
Перистальтический дозатор оснащен двумя головками, осуществляя одновременное дозирование по двум каналам.
Дозатор работает в автоматическом режиме под управлением контроллера ДОЗА+ и имеет следующие функции:
• Калибровка дозы в зависимости от вязкости продукта.
• Выставление требуемой дозы в мл.
• Функция заполнения трубок перед началом работы.
• Регулировка скорости дозирования.
• Отображение текущей дозы.
• Всасывание капли для исключения подкапывания.
Патрубки наполнения флаконов выполнены из нержавеющей стали и имеют регулировку по высоте.

3. Узел подачи пробки.
Вибробункер-ориентатор предназначен для правильной ориентации и подачи пробок для дальнейшего укупоривания ПЭТ тары. Пробки засыпаются в бункер. Поднимаясь по ленте, правильно ориентированная пробка поступает в узел сброса, соединенный с пробкопроводом и съемником пробки укупорочного автомата.

4. Узел укупорки.
Состоит из двух элементов:
• Пневматическое устройство фиксации пробки – забивает пробку на горло флакона.
• Укупор крышки – завинчивает пробку на флаконе. При этом одновременно выдвигается пневмоприжим, который фиксирует флакон в позиционере.

5. Узел съема флакона с позиционера.
Представляет из себя пневмопривод на котором установлен кронштейн-сниматель. Узел а автоматическом режиме производит снятие флаконов с позиционера и выводит их в канал для дальнейшей этикетировки.

6. Контроллер ДОЗА+ (шкаф управления).
На передней стенке шкафа управления находится: индикатор сеть, кнопки пуск/стоп процесса фасовки, сенсорный экран управления линией. Шкаф управления изготовлен из нержавейки и имеет степень пыле и влагозащиты IP65.
Контроллер ДОЗА+ управляет процессом фасовки и имеет встроенные функции:
— тестирование работоспособности датчиков тары и позиционера,
— режим наладки (поэлементное включение исполнительных механизмов),
— остановка процесса дозирования при отсутствии тары,
— остановка процесса дозирование при отсутствии пробки,
— кнопка аварийного отключения линии.

Опционально доступно к Заказу:
• Комплекты переналадки для другого типа тары.
Цена одного комплекта — 180 000 руб.
